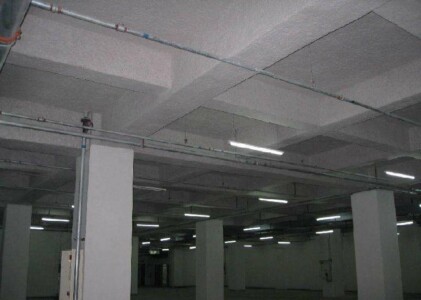

乳白時(shí)刻和霧化作用的操控聚氨酯泡沫的構(gòu)成需閱歷發(fā)泡和熟化兩個(gè)階段。從黑、白料混合開(kāi)端到泡沫體積脹大中止，這個(gè)進(jìn)程稱為發(fā)泡。發(fā)泡進(jìn)程中，系統(tǒng)釋放出很多的反響熱酯噴涂工藝時(shí)，應(yīng)考慮泡孔的均勻性。泡孔均勻性首要受以下要素影響。



　　料比誤差機(jī)器泡與手藝泡密度的不同較大。一般，機(jī)器的固定料比為1∶1,但因?yàn)楦鲝S家白料的粘度不同較大，形成實(shí)踐料比與機(jī)器固定料比不符。當(dāng)白料過(guò)量時(shí)表現(xiàn)為泡沫密度低，色彩發(fā)白，泡沫強(qiáng)度下降，手感軟，氣溫低時(shí)易縮短；當(dāng)黑料過(guò)量時(shí)表現(xiàn)為泡沫密度高，色彩深，泡沫強(qiáng)度高，手感硬而脆。



　　這些情況下應(yīng)立即核對(duì)料比，檢查過(guò)濾器是否阻塞，壓力、溫度指示是否正常，以確保黑、白料份額的準(zhǔn)確性。環(huán)境溫度聚氨酯發(fā)泡受溫度的影響很大。發(fā)泡依托熱量而進(jìn)行，假如沒(méi)有熱量，系統(tǒng)中的發(fā)泡劑就無(wú)法蒸騰，然后無(wú)法生成泡沫塑料。熱量來(lái)自化學(xué)反響發(fā)生和環(huán)境供給兩個(gè)方面。



　　化學(xué)反響熱不受外界要素的影響，環(huán)境供給的熱量則隨環(huán)境溫度的改變而改變。當(dāng)環(huán)境溫度高時(shí)，環(huán)境能給反響系統(tǒng)供給熱量，可添加反響速度，縮短反響時(shí)刻。表現(xiàn)為泡沫發(fā)泡充沛，泡沫表層和芯部密度挨近。當(dāng)環(huán)境溫度低（如18℃以下），部分反響熱就會(huì)散發(fā)到環(huán)境中。



　　熱量的丟失，一方面形成泡沫熟化期延伸，增大了泡沫成型縮短率（溫度越低，成型縮短率越高）；另一方面添加了泡沫資料的用量。試驗(yàn)標(biāo)明：同一發(fā)泡資料，環(huán)境溫度15℃時(shí)的發(fā)泡體積比25℃時(shí)的發(fā)泡體積小25%,然后提高了泡沫的生產(chǎn)成本。風(fēng)力噴涂作業(yè)時(shí)，要求風(fēng)速在5m/s以下。風(fēng)速超越5m/s,將吹失反響發(fā)生的熱量，影響聚氨酯泡沫的快速發(fā)泡反響，使產(chǎn)品外表變脆。
